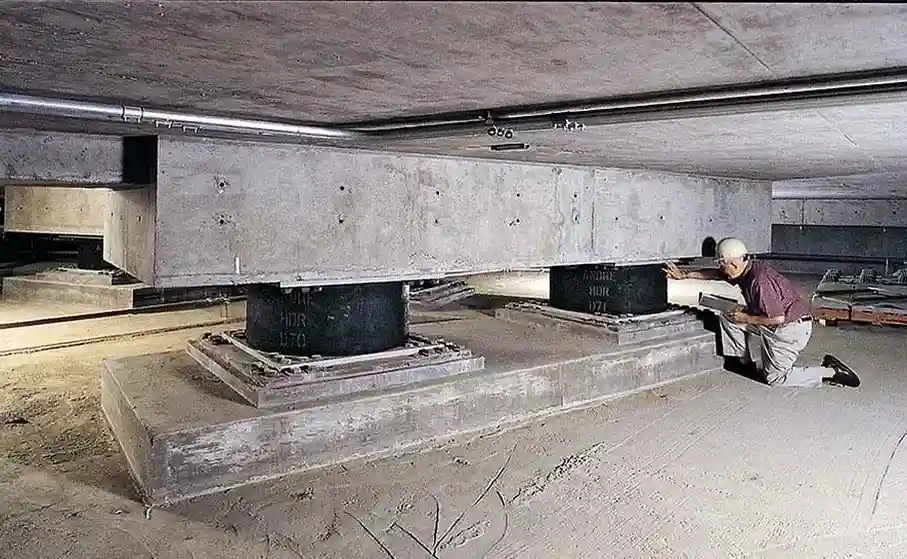

Die Lage von Konstanz im Bodenseebecken ist geologisch nicht so ruhig, wie sie scheint. Das Hegau-Vulkangebiet im Westen und die Alpenrandstörung im Süden erzeugen eine moderate, aber reale seismische Aktivität, die im Erdbebeningenieurwesen nicht ignoriert werden darf. Die Erdbebenisolationsbemessung wird hier zur strategischen Entscheidung, besonders für Krankenhäuser, Labore oder Rechenzentren. Die Lockersedimente der Seeablagerungen können Schwingungen lokal verstärken – ein Effekt, den man nur mit einer standortspezifischen Analyse in den Griff bekommt. Wenn die Spektralbeschleunigung auf weichem Untergrund das Doppelte des Felswerts erreicht, hilft kein konventionelles Aussteifen mehr. Die Lösung liegt in der kontrollierten Entkopplung des Bauwerks vom Boden. Dafür kombinieren wir das seismische Site-Response-Modell mit der seismischen Mikrozonierung, um die tatsächliche Eingangsbewegung für das Isolationssystem festzulegen.
Die Entkopplung eines Bauwerks vom Untergrund in Konstanz erfordert die präzise Kenntnis der Molasse-Topografie – ein statischer Ersatzlastansatz reicht hier nicht aus.
Unser Ansatz
Örtliche Baugrundfaktoren
Der Prüfstand für Erdbebenisolatoren ist kein einfacher Drucktopf. Wir verwenden ein dynamisches Prüfsystem, das gleichzeitig Vertikallasten von mehreren Meganewton und sinusförmige Horizontalverschiebungen mit Frequenzen zwischen 0,5 und 2 Hz aufbringt. Die Lager durchlaufen ein Alterungsprotokoll nach DIN EN 15129, das Oxidation, Ozonangriff und Kriechen simuliert. In Konstanz achten wir besonders auf das Verhalten unter hohen dynamischen Scherdehnungen, da die Impuls-artigen Signale der Alpenrandbeben das Elastomer kurzzeitig versteifen können. Das Versagensrisiko liegt nicht im Bruch des Lagers, sondern im Anstoßen an die konstruktive Begrenzung, wenn die reale Verschiebung die prognostizierte überschreitet. Deshalb wird jedes Lagerprojekt mit einem Upper-Bound- und Lower-Bound-Modell gerechnet, um die Sensitivität gegenüber Materialstreuungen präzise zu erfassen.
Video-Ressource
Geltende Normen
DIN EN 1998-1/NA:2021-07 (Eurocode 8: Auslegung von Bauwerken gegen Erdbeben – Nationaler Anhang), DIN EN 15129:2018-07 (Erdbebenschutzsysteme), DIN EN 1337-3:2005-07 (Lager im Bauwesen – Elastomerlager)
Ergänzende Leistungen
Seismische Gefährdungsanalyse
Probabilistische Ermittlung der Uniform Hazard Spectra für den Standort Konstanz unter Berücksichtigung der Alpenrand- und Hegau-Quellen.
Nichtlineare Zeitverlaufsberechnung
Simulation des isolierten Bauwerks mit sieben skalierten Akzelerogrammen, inklusive Soil-Structure-Interaction für die Molasse-Schichten.
Lagerbemessung und Prototyping
Dimensionierung von Bleikern- und High-Damping-Gummi-Lagern nach DIN EN 15129, inklusive vollständigem Prüfprogramm für die Zulassung.
Peer Review und Prüfstatik
Unabhängige Prüfung der Isolationsbemessung als Vieraugenprinzip für Bauwerke der Erdbebenklasse III und IV.
Typische Parameter
Häufig gestellte Fragen
Was kostet eine Erdbebenisolationsbemessung für ein Gebäude in Konstanz?
Die Kosten liegen typischerweise zwischen €3.630 und €7.720, abhängig von der Komplexität des Isolationssystems und der Anzahl der erforderlichen Zeitverlaufsberechnungen.
Ist in Konstanz eine Erdbebenisolierung zwingend erforderlich?
Die Erdbebenisolierung ist keine Pflicht, sondern eine leistungsbasierte Option nach Eurocode 8. Sie wird vor allem für Sonderbauten mit hohem Schutzbedarf gewählt, wenn die konventionelle Auslegung zu unwirtschaftlichen Querschnitten führen würde.
Welchen Einfluss hat der Baugrund am Bodensee auf die Isolationsbemessung?
Einen sehr großen. Die quartären Seesedimente können die Bodenbewegung im Periodenbereich von 0,5 bis 1,5 Sekunden deutlich verstärken. Das muss das Isolationssystem durch eine ausreichend lange Eigenperiode und zusätzliche Dämpfung kompensieren.
Wie lange dauert die komplette Bemessung der Erdbebenisolierung?
Rechnen Sie mit sechs bis zehn Wochen für die vollständige Analyse, inklusive iterativer Lagerabstimmung und der Erstellung des prüffähigen Berichts.
